點膠（點膠工序）實現“點膠量均勻化”
焊膏、銀劑的噴涂工序（調劑）時發生的固體物質與液體物質的分離現象，在調劑工序中被視為無法解決的難題。
到目前為止，在回路基板等的生產工序中，在基板配置半導體芯片的連接制造工序（調劑工序）時，廣泛使用焊膏等。這種使用焊膏的制造工序是一般的工序，但是唯一問題是，難以將噴料維持在粘合時所必需的一定量。
是焊膏有固體（釬焊球等）與液體（焊劑等）的混合物，在高壓下調劑（噴出）時，其比固體物質（釬焊球等）更具流動性的液體物質（焊劑等）引起的問題。原因是，當在壓力的作用下，一下子調劑（吐出）時，因流動性不同，成分的比例發生了變化。
由此，導致材料本身的粘性也發生了變化，造成點膠量不均勻，從而引起了連接不良，又致使調劑點膠針頭堵塞等問題的發生，這使制造負責人非常頭疼的現狀，需要有效的對策進行解決。
充分發揮TECDIA獨創的精密加工技術，通過獨有的調劑的開發，實現了焊膏的高流動性。

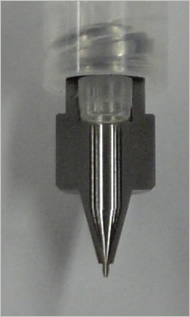

有關粘合（粘貼）材料內發生的混合比例的瞬間變化，TECDIA通過對調劑時壓力變化的判斷，認為必須解決調劑時的壓力才是重點，然后嘗試開發出使壓力難以產生的，"可提高材料流動性"的點膠針頭。
充分發揮精密加工技術，嘗試細致的加工，使內部的加工達到與連接針管的口徑一致。加工時必要的刀具也在公司內部制作，其加工精度可達到 0.001mm，成功的減少了流動中材料分離。

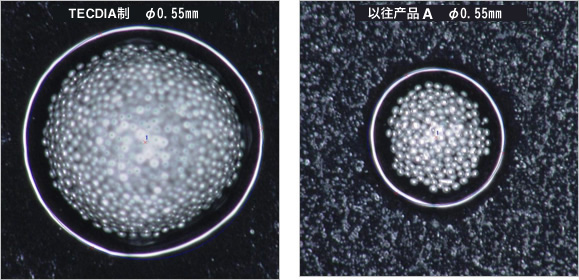

釬焊球與焊劑的比率

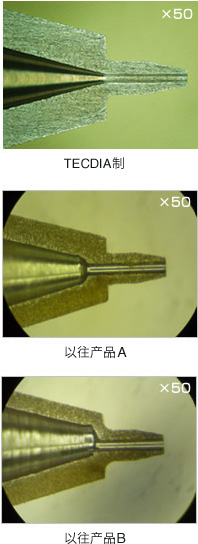

| 1.消除多余的管路阻力，為了避免固體物質的滯留，開發出高流動性的內部形狀，并解決了內壁曲角問題。
|
| 2.通過針管出口與點膠針體口徑的一致化，實現平穩的流動性。
|

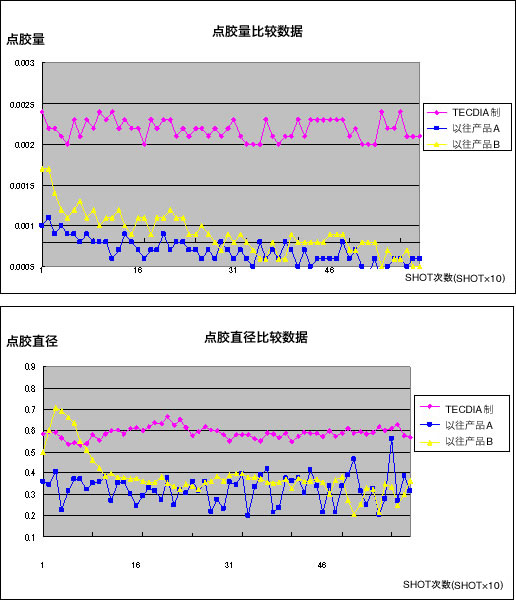

實現將針管內發生的涂料分離現象，從以前能抑制20％，到現在能抑制80％。
對于堵膠問題，針頭基本實現一天內持續使用，大幅降低了因更換針頭而導致的成本上升。以往的針管內的涂料在消耗了20％左右時，就發生分離現象，由于噴涂量的減少而使堵膠很快出現，1支針管（涂料）都沒用完，在消耗了50％～60％之后就可能廢棄，在本公司使用的精密針頭可抑制60％的分離，實現涂料90％以上的利用率。不僅降低了針頭的更換成本，還降低了涂料的成本。另外，在針頭的清洗工序中，因?yàn)槠渫苛想y以殘留的形狀，可大幅降低清洗時間，節省了大量的洗滌液。
